TWS - Tworzywo Wzmacniane Szkłem

Firma Atagor jest polskim producentem kompletnych systemów rur z tworzyw sztucznych, używanych w energetyce i przemyśle. TWS (Tworzywo Wzmacniane Szkłem)  to materiał kompozytowy, który cechuje pełna odporność korozyjna, wytrzymałość mechaniczna i wieloletnia żywotność.

W naszej produkcji  systemów TWS (Tworzywo Wzmacniane Szkłem) używamy najnowocześniejszych nawijarek CNC – pozwalają one na tworzenie rurociągów z nici szklanej, co zapewnia znakomitą wytrzymałość, niski ciężar i samokompensację

Naszym celem jest zapewnienie wsparcia technicznego klientom w procesie inwestycyjnym lub zadaniu remontowym, a przez to dostarczenie niezawodnych i efektywnych rozwiązań technicznych

Tworzywo Wzmacniane Szkłem
Tworzywo Wzmacniane Szkłem

Wykres porównujący koszty materiałów oraz nakłady na każdym etapie inwestycji przy produkcji systemów TWS (Tworzywo Wzmacniane Szkłem)

Zalety TWS (Tworzywo Wzmacniane Szkłem)

niska masa

(ponad czterokrotnie niższa od stali) - niskie koszty instalacji

odporność chemiczna

na większość gazów i cieczy, odporność na korozję

niska rozszerzalność cieplna

samokompensacja przy nawoju krzyżowym do 0,2%

długi okres użytkowania

od 20 do 50 lat

gładka powierzchnia wewnętrzna

niskie koszty tłoczenia

odporność na wysoką temperaturę

do 150°C

antyabrazyjność

(dla typu D SiC z domieszką węglika krzemu)

bezobsługowość

(fix & forget)

Tworzywo Wzmacniane Szkłem

Nasze produkty i usługi

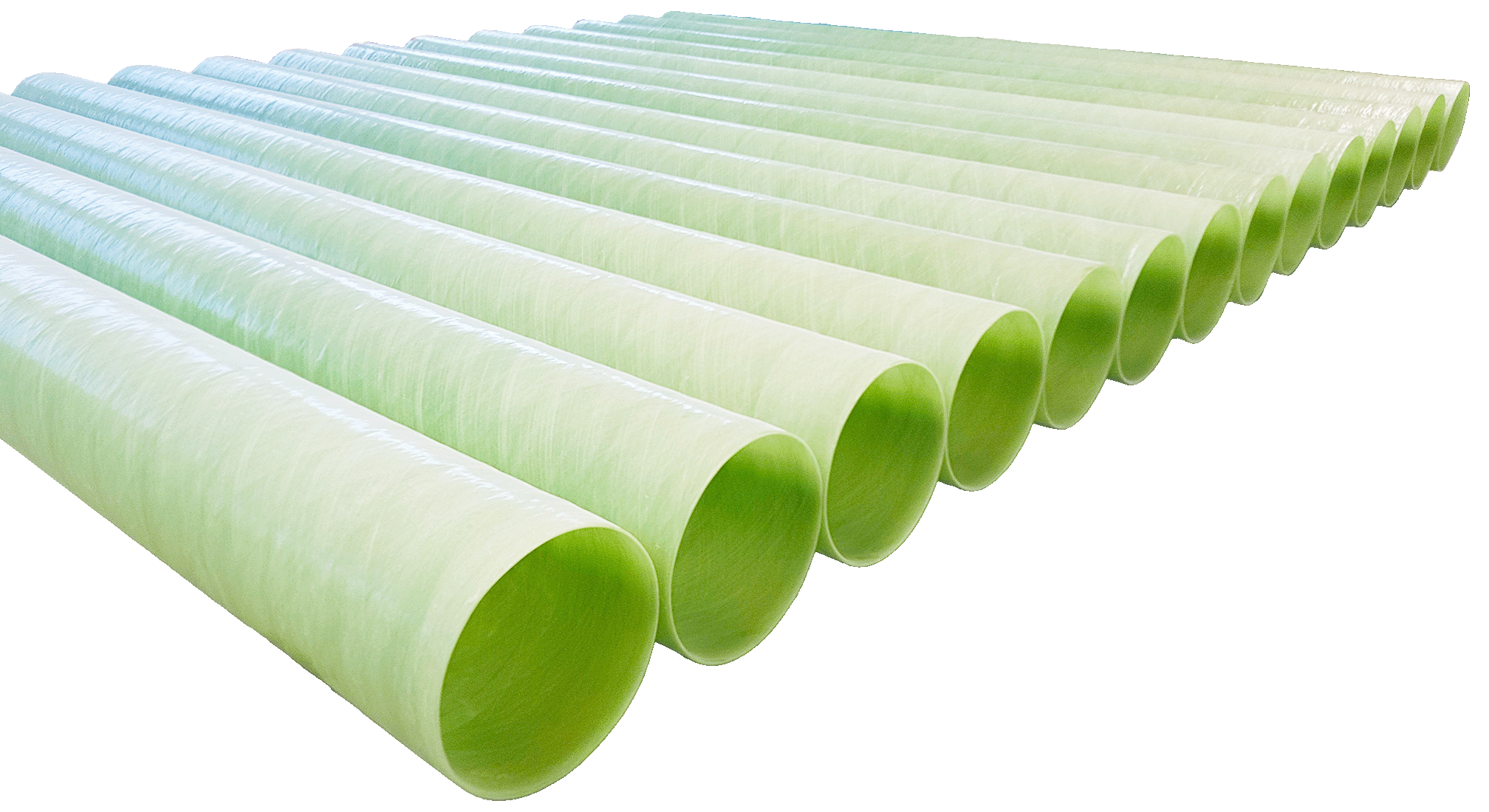

Rurociągi

  • zakres średnic DN 25 – DN 2000
  • ciśnienie pracy PN 4 – PN 40
  • temperatura pracy do 150°C
  • połączenia: kołnierzowe lub laminowane

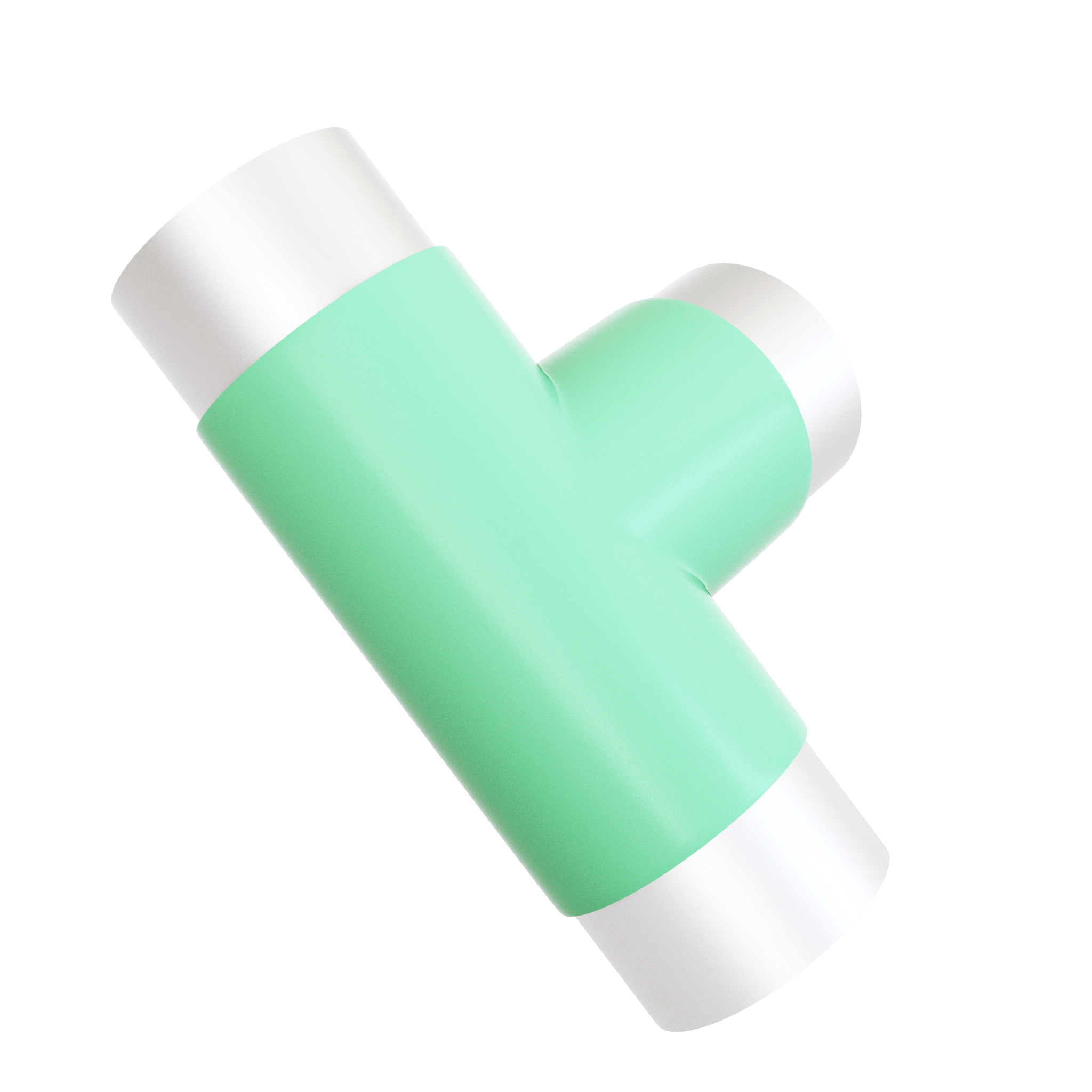

  • wykonujemy również rurociągi w preizolacji z sygnalizacją alarmową lub bez sygnalizacji
  • warstwa chemoodporna – o grubości min. 2,5mm, warstwa bogata w żywicę z welonem szklanym i ciętą matą szklaną
  • warstwa konstrukcyjna – składająca się z mat szklanych, tkanin szklanych, rovingu bezpośredniego
  • warstwa zewnętrzna – składająca się z welonu syntetycznego oraz żywicy
  • warstwa chemoodporna – o grubości min. 2,5mm, warstwa bogata w żywicę z welonem szklanym i ciętą matą szklaną
  • warstwa konstrukcyjna – do grubości 6,5mm wykonana wyłącznie z mat szklanych. Powyżej grubości 6,5mm wykonywana z mat szklanych i tkanin szklanych
  • warstwa zewnętrzna – składająca się z welonu syntetycznego oraz żywicy

Zbiorniki

  • średnica od DN 600 – DN 2000
  • długość 500 – 12000mm
  • zbiorniki bezciśnieniowe oraz ciśnieniowe do PN16
  • zbiorniki stojące oraz leżące
  • dwupłaszczowe do magazynowania substancji niebezpiecznych
  • króćce i przyłącza wg projektu
  • izolacja termiczna, monitoring przecieków

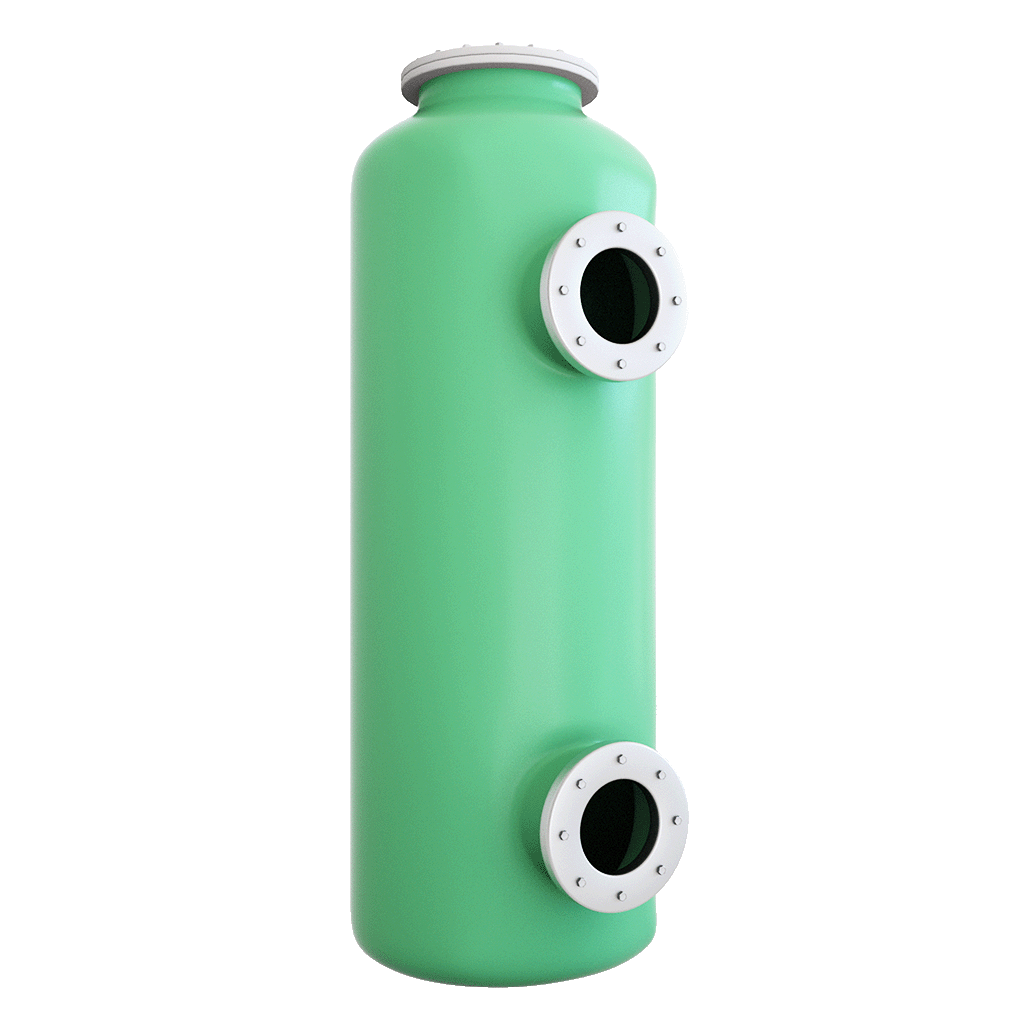

Aparaty i wyroby specjalne

  • osadniki wielostrumieniowe (lamelowe)
  • filtry, płuczki
  • absorbery, skrubery
  • aparaty ciśnieniowe i bezciśnieniowe wg danych projektowych
  • nietypowe średnice, promienie ugięcia oraz kształtki

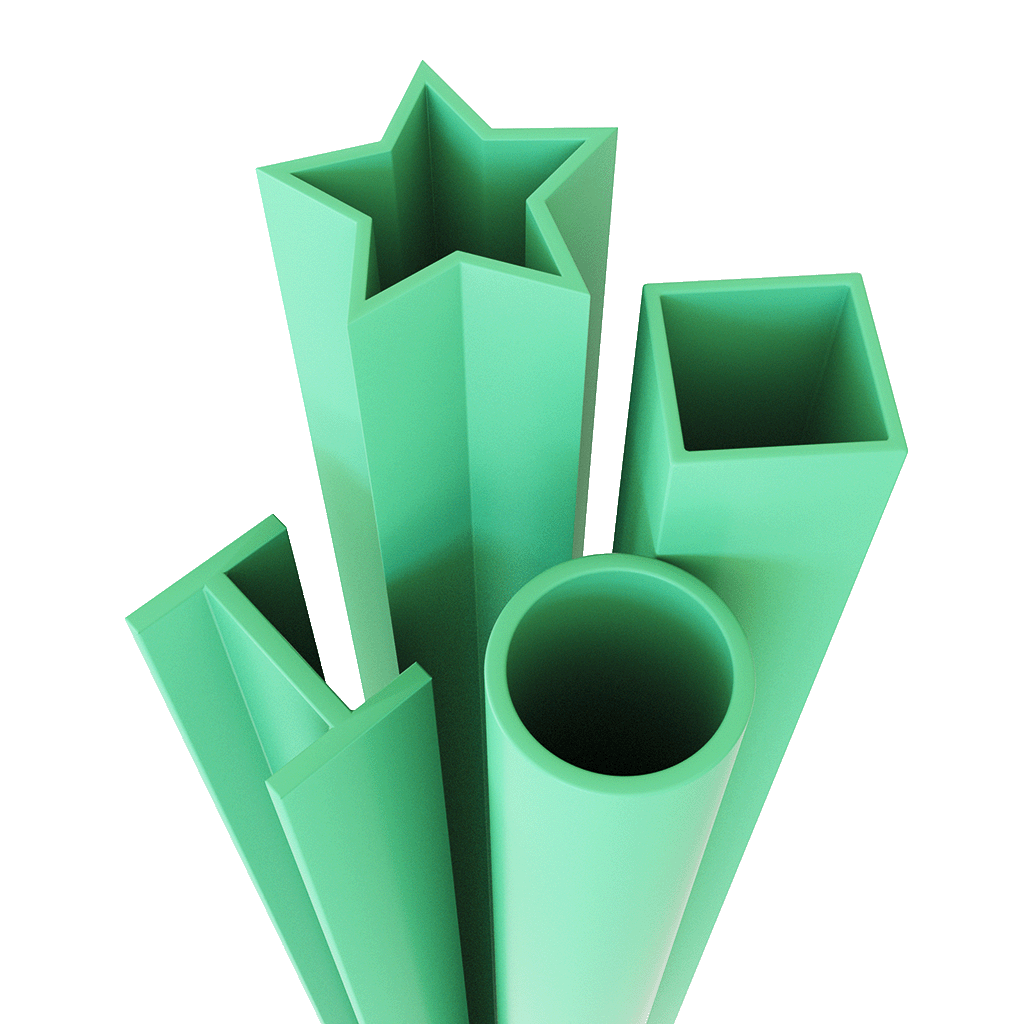

Profile pultrudowane:

  • możemy wytworzyć dowolny profil poprzeczny (max. wymiary 1000mm x 260mm) w kooperacji z klientem pod indywidualny projekt
  • teowniki, ceowniki, dwuteowniki
  • kątowniki, pręty
  • płyty do podestów, pokrywy
  • płyty podłogowe i okładzinowe
  • profile do elektroniki
  • warstwa chemoodporna – o grubości min. 2,5mm, warstwa bogata w żywicę z welonem szklanym i ciętą matą szklaną
  • warstwa konstrukcyjna – składająca się z mat szklanych, tkanin szklanych, rovingu bezpośredniego
  • warstwa zewnętrzna – składająca się z welonu syntetycznego oraz żywicy

Rurociągi

  • warstwa chemoodporna – o grubości min. 2,5mm, warstwa bogata w żywicę z welonem szklanym i ciętą matą szklaną
  • warstwa konstrukcyjna – do grubości 6,5mm wykonana wyłącznie z mat szklanych. Powyżej grubości 6,5mm wykonywana z mat szklanych i tkanin szklanych
  • warstwa zewnętrzna – składająca się z welonu syntetycznego oraz żywicy

Zastosowania TWS

Tworzywo Wzmacniane Szkłem

Ciepłownictwo,
elektrownie,
geotermie

Budownictwo
okrętowe

Oczyszczalnie ścieków

Spalanie odpadów

Przemysł chemiczny

Galwanotechnika

Przemysł celulozowo-papierniczy

Górnictwo

Przepompowanie wody

Nasze realizacje

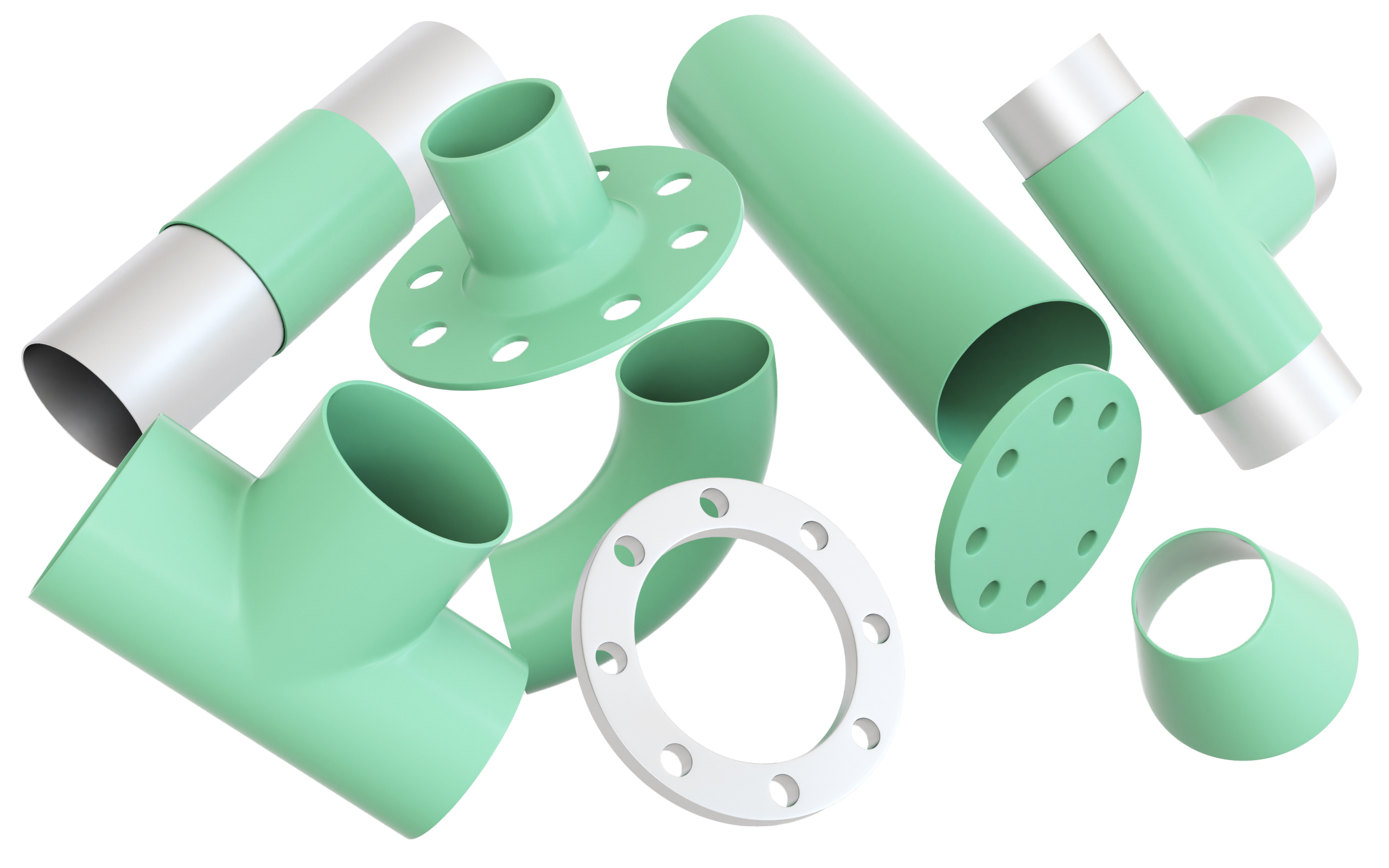

Systemy FiberFlo

Projektujemy i tworzymy systemy TWS (Tworzywo Wzmacniane Szkłem) w zróżnicowanych kształtach i wymiarach

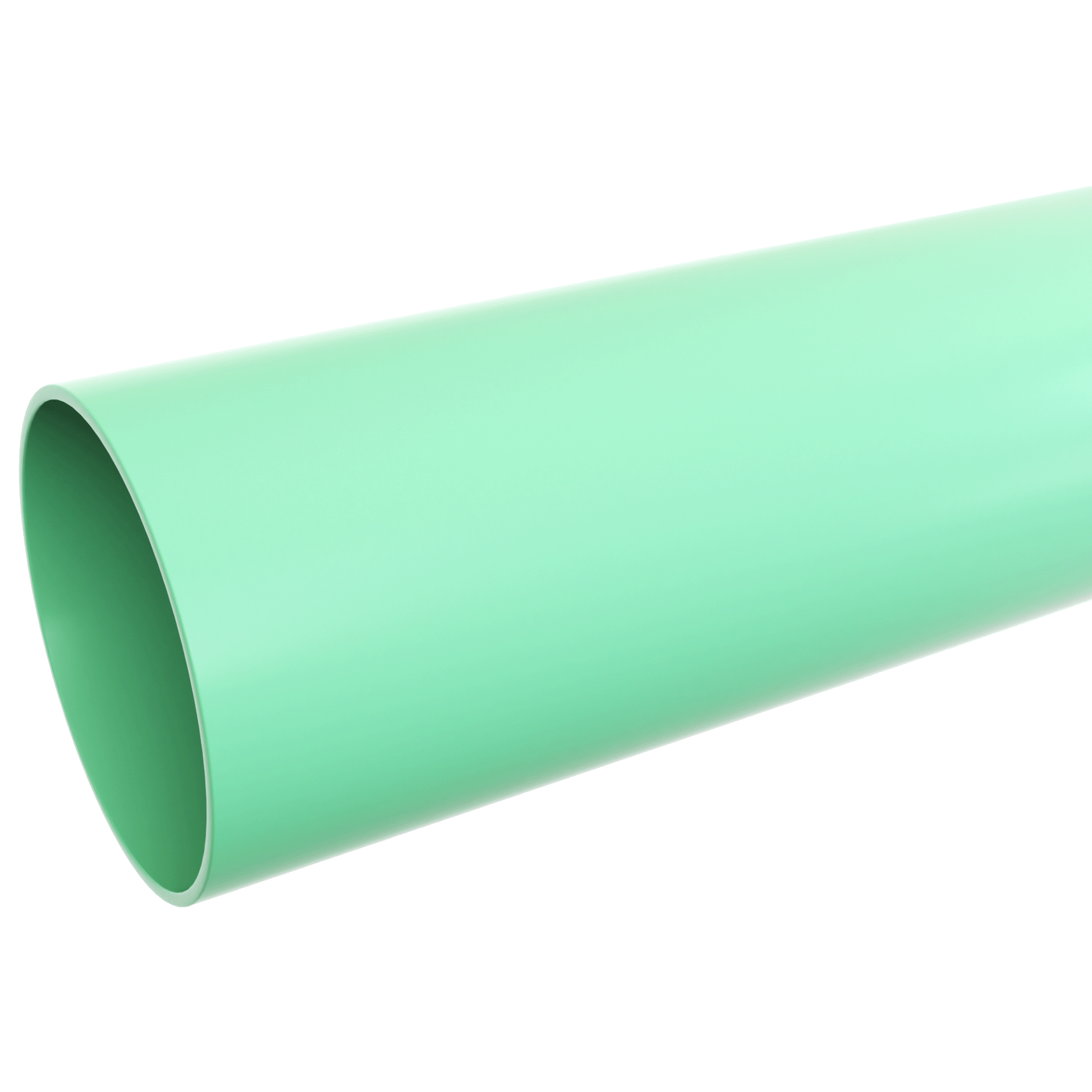

Rury

Wykonanie na poliestrowej, winyloestrowej lub epoksydowej żywicy, wzmocnionej włóknem szklanym, w oparciu o normę DIN 16965-4, DIN 16965-5

Kolana

30°, 45°, 90°
Wykonanie na poliestrowej lub winyloestrowej żywicy, wzmocnionej włóknem szklanym, w oparciu o normę DIN 16966-2

Trójniki

Równoprzelotowe, redukcyjne
Wykonanie na poliestrowej, winyloestrowej lub epoksydowej żywicy, wzmocnionej włóknem szklanym, w oparciu o normę DIN 16966-4

Redukcje

TWS (Tworzywo Wzmacniane Szkłem). Wykonanie na poliestrowej lub winyloestrowej żywicy, wzmocnionej włóknem szklanym, w oparciu o normę DIN 16966-5

Kołnierze

Stal ocynkowana ogniowo lub galwanicznie, stal nierdzewna; owiercenie wg PN-EN 1092-1

Zaślepki

Poliestrowa lub winyloestrowa żywica wzmocniona włóknem szklanym w oparciu o normę DIN 16966, stal ocynkowana ogniowo lub galwanicznie, stal nierdzewna; owiercenie wg PN-EN 1092-1

Króćce

Luźne LF w oparciu o normę DIN 16966-6 (B2) oraz stałe FF (V3) w oparciu o normę DIN 16966-6, owiercenie wg PN-EN 1092-1 Wykonanie na poliestrowej lub winyloestrowej żywicy, wzmocnionej włóknem szklanym

Laminat doczołowy

Wykonanie na poliestrowej lub winyloestrowej żywicy, wzmocnionej włóknem szklanym, w oparciu o normę DIN 16966-8

Zastosowanie systemów rurociągów FiberFlo

Zastosowanie

Woda, roztwory soli, ścieki, gazy nieagresywne

Opis

W nawiązaniu do normy DIN 16965-1 i DIN 16965-4 typ A system laminatów posiadający 1mm warstwę chemoodporną i warstwę konstrukcyjną, rowing nawijany krzyżowo z zawartością szkła 60±5% i żywicy 40±5%

Zastosowanie

Prawie wszystkie substancje chemiczne z wyłączeniem stężonych kwasów utleniających oraz chlorofenoli

Opis

Wg normy DIN 16965-4 typ D system posiadający warstwę chemoodporną o grubości min. 2,5mm z zawartością szkła 25 ± 5%, żywicy 75 ± 5%
Warstwa konstrukcyjna dla rur: zawartość szkła 60 ± 5%, żywicy 40 ± 5%
Warstwa konstrukcyjna dla kształtek: zawartość szkła 35-55%, żywicy 45-65%

Zastosowanie

Zawiesiny, np. zawiesina gipsu, woda z piaskiem oraz transport pneumatyczny, instalacje odsiarczania spalin

Opis

Budowa jak system FiberFlo D, posiada w warstwie chemoodpornej dodatek 30% węgliku krzemu (SiC) w żywicy, co zwiększa odporność na abrazję

Zastosowanie

Prawie wszystkie substancje chemiczne z wyłączeniem stężonych kwasów utleniających oraz chlorofenoli. Najczęściej stosowane do agresywnych mediów jak chlor i ozon oraz do cieczy nasyconych tymi gazami

Opis

Wg normy DIN 16965-5 typ E system posiadający warstwę chemoodporną o grubości min. 2,5mm z zawartością szkła 30 ± 5%, żywicy 70 ± 5%
Warstwa konstrukcyjna: do grubości 6,5mm wykonywana wyłącznie matami szklanymi, zawartość szkła 35-55%, żywicy 45-65%
